T1000V-紡織專用變頻器
時間：2014/9/25 點擊量：1421
|
為防止機械提供適宜的驅動，可驅動同步電機和感應電機，標配擺頻功能，完備的瞬時停電對策實現優控制，為您提供各種專業解決方案。 |
| 容量范圍 |
|
200V級（三相電源用）0.1~18.5kW 200V級（單相電源用）0.1~3.0kW 400V級（三相電源用）0.2~18.5kW |
| 應用 |
| 紡織機械 |
| 特點1 優化控制 | |

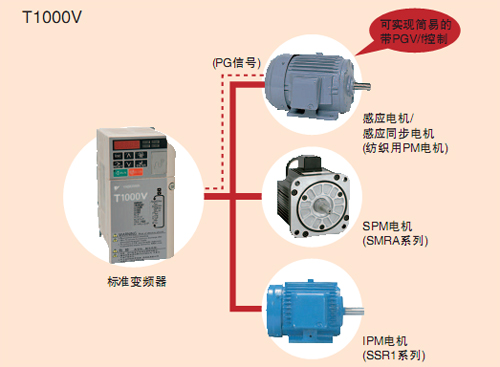

| ● 可驅動同步電機和感應電機 | |
| ■ 1臺多用 | |
|
T1000V變頻器可適應各類電機，除了感應電機，還可驅動以往一直使用專用變頻器的同步電機 （IPM電機、SPM電機）。因此，該變頻器通用性強，實現了變頻器備件的通用化。 |
|
| （注）有關各電機的精度，請參見規格表 | |
|
|
| ● 標配擺頻功能 | |

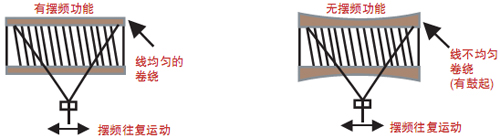

| ■ 使用優良的擺頻功能，線能均勻整齊的收卷 | |

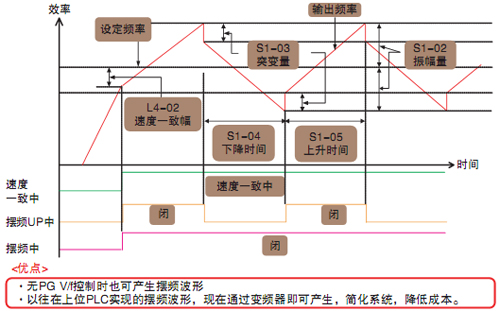

| <何為擺頻功能> | |
| 變頻器的輸出頻率相對于頻率指令，呈周期性小幅變化的功能。這個變化量稱之為擺頻波形。 | |
|
|
| • 可以對擺頻速度疊加的擺頻波形進行微調 | |
| • 可從外部接點切換擺頻波形的ON/OFF | |
| • 波形的狀態（上升中/下降中）可以輸出到外圍控制器 | |
|
|
| ● 完備的瞬時停電對策 | |
| ■ 利用機械慣性（運動）能量的KEB功能，即使瞬時停電，電機也不會空轉，可以繼續運行 | |
|

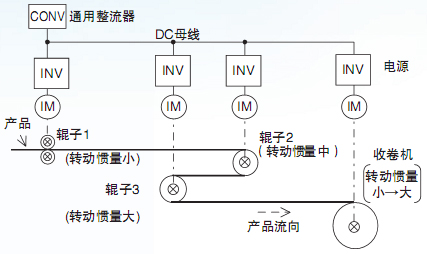

• KEB系統 （示意圖） |
|
| ■ KEB的用途 | |

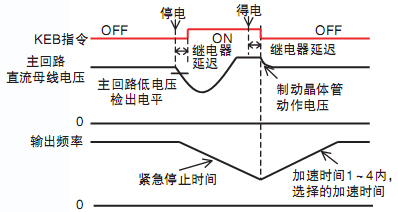

| • 直流母線電壓控制型（標準型）：與以往的KEB功能替換用 | |
|
|

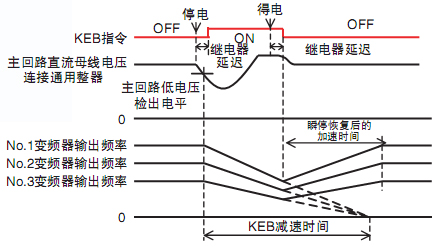

| • 同步加減速型：KEB動作時線速度比恒定時使用 | |
|
|

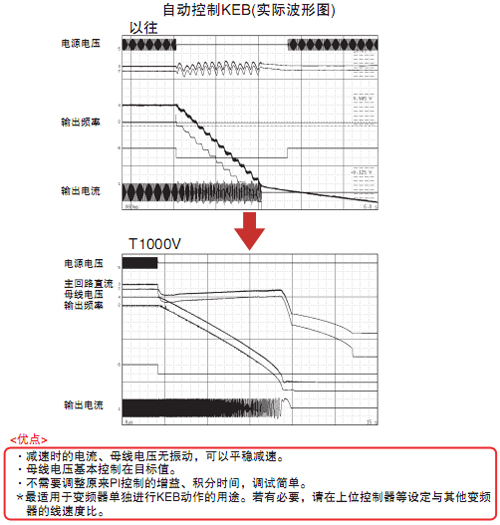

| ■ 使用新開發的『自動控制KEB』功能，不需要繁瑣的參數設定 | |
|
若使用新開發的『自動控制KEB』功能，變頻器可以根據電容容量、負載量、負載慣量等，事先預測所需的 減速時間，進行控制。不需要繁瑣的參數設定，能夠平穩地減速。 |
|
|
|
| 特點2 高可靠性 |
| ● 考慮到環境的長壽命設計，保養簡單 |
| ■ 耐環境的強化產品 |
| 標配有耐濕、耐塵的強化產品，并配有無散熱片型。 |
|
■ 放心！長壽命設計 |
| 風扇、電容器壽命為10年（設計壽命）。維護時期可通過監控器查看。 |
| （注）為環境溫度40°C，負載率80%，24小時連續運行時的數值。此數值隨使用條件而異。 |
| ■ 符合歐洲RoHS指令 |
| 標準產品符合歐洲特定有害物質使用限制（RoHS）指令。 |
| ■ 豐富的監視功能 |
| 除輸出頻率、輸出電流外，對累計耗電量、輸入輸出端子狀態等的運行狀態也能進行監視，功能更強。 |
| 并且，能對故障發生是的狀態進行監視及最多可保存10次故障履歷，有助于維護。 |
| ■ 校驗功能 |
|
在校驗?zāi)Ｊ较驴梢詫?duì)已變更出場設定的參數進行統一確認。也可顯示通過自學習和根據用途選擇自動變更的 參數。變更參數的確認既簡單又可靠。 |
| ● 縮短停機時間 |
|

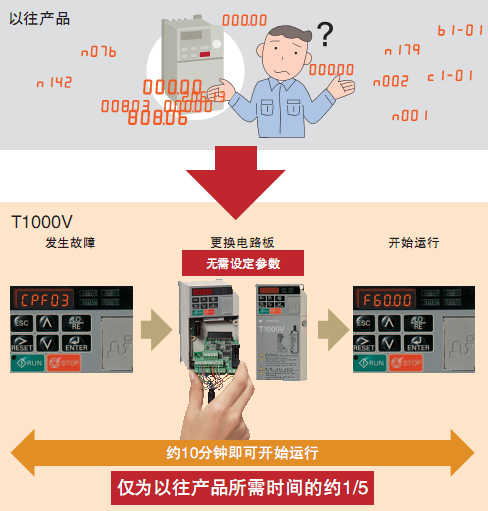

• 采用世界首創的帶參數備份功能的可拆卸式端子排，即使變頻器發生故障，也無需拆裝控制接線和 設定參數！ |
| • 確保能在短時間內更換變頻器。 |
|
| 特點3 高性?xún)r(jià)比 | |
| ● 各種現場網絡 | |
|

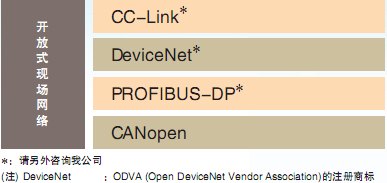

• 標準配置了RS-422/485通信功能（MEMOBUS/Modbus協議），再通過安裝通信選配卡，可對應主要 的開放式現場網絡 |
|
| • 另外備有可僅切斷電路電源的24V控制電源裝置（選購件）。即使在停電時也可由上位PLC進行信息監視 | |
|
|
| ● 符合安全標準 |
|
|

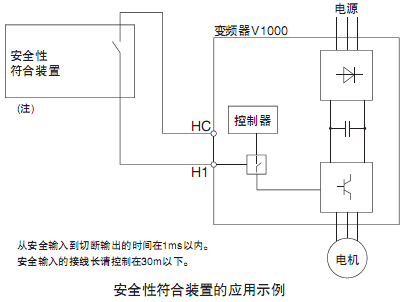

• 該級別的變頻器上首次標準配置了符合EN954-1 Cat.3及IEC/EN6150SIL2的安全輸入功能。并可減 少外圍設備，因此適合機械安全標準也很簡單 |
|
|
|
| ● 通過帶USB的拷貝裝置可輕松地對多臺變頻器進行設定 | |
|
• 利用帶USB的拷貝裝置（選購件）可簡單地將變頻器的參數設定內容復制到 其他變頻器上 |
|
| • 由于帶有USB轉換器，可以連接到計算機的USB端口 | |
| ● 借助計算機，使調整、維護作業更簡便 | |

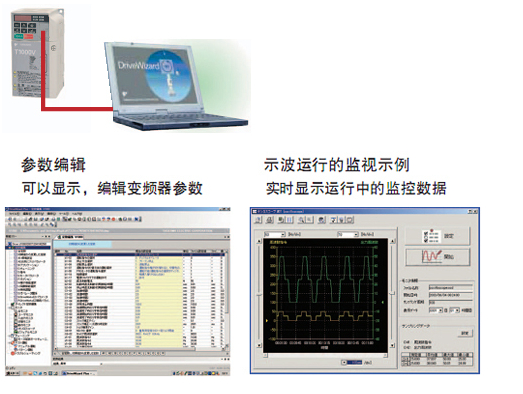

| • 如果使用變頻器工程技術工具DriveWizard，就可由計算機對多臺變頻器的參數設定值進行一元化管理 | |
| • 此外，還配備額模式運行和示波功能，是變頻器的調整、維護作業更加容易 | |
|
|
T1000V 產品規格
● 200V級（三相/單相）
| 型號 | 三相：型號 CIMR-TB2V | 0001 | 0002 | 0004 | 0006 | 0008 | 0010 | ||
| 單相：型號 CIMR-TBBV | 0001 | 0002 | 0003 | 0006 | - | 0010 | |||
| 最大適用電機容量(kW) | 輕載額定 | 0.2 | 0.4 | 0.75 | 1.1 | 1.5 | 2.2 | ||
| 重載額定 |
0.1 |
0.2 |
0.4 |
0.75 |
1.1 |
1.5 |
|||
| 輸入 | 額定輸入電流(A) | 三相 | 輕載額定 | 1.1 | 1.9 | 3.9 | 7.3 | 8.8 | 10.8 |
| 重載額定 | 0.7 | 1.5 | 2.9 | 5.8 | 7.0 | 7.5 | |||
| 單相 | 輕載額定 | 2.0 | 3.6 | 7.3 | 13.8 | - | 20.2 | ||
| 重載額定 | 1.4 | 2.8 | 5.5 | 11.0 | - | 14.1 | |||
| 輸出 | 額定輸出容量(kVA) | 輕載額定 |
0.5 |
0.7 |
1.3 |
2.3 |
3.0 |
3.7 |
|
| 重載額定 | 0.3 | 0.6 | 1.1 | 1.9 | 2.6 | 3.0 | |||
| 額定輸出電流(A) | 輕載額定 | 1.2 | 1.9 |
3.5 (3.3) |
6.0 | 8.0 | 9.6 | ||
| 重載額定 |
0.8 |
1.6 |
3.0 |
5.0 |
6.9 |
8.0 |
|||
| 過載耐量 |
輕載額定：額定輸出電流的120% 60秒 重載額定：額定輸出電流的150% 60秒 （用于往復性負載的用途時，需要降低額定值） |
||||||||
| 載波頻率 | 2kHz（2~15kHz：可根據參數變更） | ||||||||
| 最大輸出電壓(V) |
三相電源用：三相200~240V（對應輸入電壓） |
||||||||
| 最高輸出頻率(Hz) |
400Hz（可根據參數變更） |
||||||||
|
電源 |
額定電壓·額定頻率 |
三相電源用：三相200~240V 50/60Hz |
|||||||
| 允許電壓波動 |
-15%~10% |
||||||||
| 允許頻率波動 |
±5% |
||||||||
| 電源設備容量(kVA) | 三相 | ND額定 | 0.5 | 0.9 | 1.8 | 3.3 | 4.0 | 4.9 | |
| HD額定 | 0.3 | 0.7 | 1.3 | 2.7 | 3.2 | 3.4 | |||
| 單相 | ND額定 | 0.5 | 1.0 | 1.9 | 3.6 | - | 5.3 | ||
| HD額定 | 0.4 | 0.7 | 1.5 | 2.9 | - | 3.7 | |||
| （）內為單相的數值 |
| 型號 | 三相：型號 CIMR-TB2V | 0012 | 0018 | 0020 | 0030 | 0040 | 0056 | 0069 | ||
| 單相：型號 CIMR-TBBV | 0012 | - | - | - | - | - | - | |||
|
最大適用電機容量 (kW) |
輕載額定 | 3.0 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | ||
| 重載額定 |
2.2 |
3.0 |
3.7 |
5.5 |
7.5 |
11.0 |
15.0 | |||
| 輸入 |
額定輸入電流 (A) |
三相 | 輕載額定 | 13.9 | 18.5 | 24.0 | 37.0 | 52.0 | 68.0 | 80.0 |
| 重載額定 | 11.0 | 15.6 | 18.9 | 24.0 | 37.0 | 52.0 | 68.0 | |||
| 單相 | 輕載額定 | 24.0 | - | - | - | - | - | - | ||
| 重載額定 | 20.6 | - | 35.0 | - | - | - | - | |||
| 輸出 |
額定輸出容量 (kVA) |
輕載額定 |
4.6 |
6.7 |
7.5 |
11.4 |
15.2 |
21.3 |
26.3 | |
| 重載額定 | 4.2 | 5.3 | 6.7 | 9.5 | 12.6 | 17.9 | 22.9 | |||
| 額定輸出電流(A) | 輕載額定 | 12 | 17.5 | 19.6 | 30.0 | 40.0 | 56.0 | 69.0 | ||
| 重載額定 |
11.0 |
14.0 |
17.5 |
25.0 , |
33.0 |
47.0 |
60.0 | |||
| 過載耐量 |
輕載額定：額定輸出電流的120% 60秒 重載額定：額定輸出電流的150% 60秒 （用于往復性負載的用途時，需要降低額定值） |
|||||||||
| 載波頻率 | 2kHz（2~15kHz：可根據參數變更） | |||||||||
| 最大輸出電壓(V) |
三相電源用：三相200~240V（對應輸入電壓） |
|||||||||
| 最高輸出頻率(Hz) |
400Hz（可根據參數變更） |
|||||||||
|
電源 |
額定電壓·額定頻率 |
三相電源用：三相200~240V 50/60Hz |
||||||||
| 允許電壓波動 |
-15%~10% |
|||||||||
| 允許頻率波動 |
±5% |
|||||||||
|
電源設備容量 (kVA) |
三相 | ND額定 | 6.4 | 8.5 | 11.0 | 17.0 | 24.0 | 31.0 | 37.0 | |
| HD額定 | 5.0 | 7.1 | 8.6 | 11.0 | 17.0 | 24.0 | 31.0 | |||
| 單相 | ND額定 | 6.3 | - | - | - | - | - | - | ||
| HD額定 | 5.4 | - | 9.2 | - | - | - | - | |||
| 單相電源輸入的變頻器輸出側為三相輸出，故不能用于單相電機。 | ||
| 最大適用電機容量為本公司制造的220V，60Hz 4級標準電機的容量。更嚴密的選擇方法是選擇機型時，應使變頻器額定輸出電流大于電機額定電流。 | ||
| 額定輸入電流值不僅受到電源變壓器、輸入側電抗器、接線狀況的影響，而且還隨電源側的阻抗而波動。 | ||
| 額定輸出容量在額定輸出電壓為220V的條件下計算得出。 | ||
| 載波頻率為2kHz時的數值。提高載波頻率時，需要降低電流。 | ||
| 載波頻率為10kHz時的數值。提高載波頻率時，需要降低電流。 | ||
| 載波頻率為8kHz時的數值。提高載波頻率時，需要降低電流。 | ||
| （注） | 在重載額定（HD）與輕載額定（ND）中，額定輸入電流、額定輸出電流、過載耐量、載波頻率、電流限制的數值各不相同。 | |
|
如果將C6-01設定為“0”，則選擇重載額定（HD）。 如果設定為“1”，則選擇輕載額定（ND）。 出場設定為輕載額定（C6-01=1）。 |
||
● 400V級（三相）
| 型號 CIMR-TB4V | 0001 | 0002 | 0004 | 0005 | 0007 | ||
| 最大適用電機容量(kW) | 輕載額定 | 0.4 | 0.75 | 1.5 | 2.2 | 3.0 | |
| 重載額定 |
0.2 |
0.4 |
0.75 |
1.5 |
2.2 |
||
| 輸入 | 額定輸入電流(A) | 輕載額定 | 1.2 | 2.1 | 4.3 | 5.9 | 8.1 |
| 重載額定 | 1.2 | 1.8 | 3.2 | 4.4 | 6.0 | ||
| 輸出 | 額定輸出容量(kVA) | 輕載額定 |
0.9 |
1.6 |
3.1 |
4.1 |
5.3 |
| 重載額定 | 0.9 | 1.4 | 2.6<, /TD> | 3.7 | 4.2 | ||
| 額定輸出電流(A) | 輕載額定 | 1.2 | 2.1 | 4.1 | 5.4 | 6.9 | |
| 重載額定 |
1.2 |
1.8 |
3.4 |
4.8 |
5.5 |
||
| 過載耐量 |
輕載額定：額定輸出電流的120% 60秒 重載額定：額定輸出電流的150% 60秒 （用于往復性負載的用途時，需要降低額定值） |
||||||
| 載波頻率 | 2kHz（2~15kHz：可根據參數變更） | ||||||
| 最大輸出電壓(V) |
三相380~440V（對應輸入電壓） |
||||||
| 最高輸出頻率(Hz) |
400Hz（可根據參數變更） |
||||||
|
電源 |
額定電壓·額定頻率 |
三相380~480V 50/60Hz |
|||||
| 允許電壓波動 |
-15%~10% |
||||||
| 允許頻率波動 |
±5% |
||||||
| 電源設備容量(kVA) | ND額定 | 1.1 | 1.9 | 3.9 | 5.4 | 7.4 | |
| HD額定 | 1.1 | 1.6 | 2.9 | 4.0 | 5.5 | ||
| 型號 CIMR-TB4V | 0009 | 0011 | 0018 | 0023 | 0031 | 0038 | ||
| 最大適用電機容量(kW) | 輕載額定 | 3.7 | 5.5 | 7.5 | 11.0 | 15.0 | 18.5 | |
| 重載額定 |
3.0 |
3.7 |
5.5 |
7.5 |
11.0 |
15.0 |
||
| 輸入 | 額定輸入電流(A) | 輕載額定 | 9.4 | 14.0 | 20.0 | 24.0 | 38.0 | 44.0 |
| 重載額定 | 8.2 | 10.4 | 15.0 | 20.0 | 29.0 | 39.0 | ||
| 輸出 | 額定輸出容量(kVA) | 輕載額定 |
6.7 |
8.5 |
13.3 |
17.5 |
23.6 |
29.0 |
| 重載額定 | 5.5 | 7.0 | 11.3 | 13.7 | 18.3 | 23.6 | ||
| 額定輸出電流(A) | 輕載額定 | 8.8 | 11.1 | 17.5 | 23.0 | 31.0 | 38.0 | |
| 重載額定 |
7.2 |
9.2 |
14.8 |
18.0 |
24.0 |
31.0 |
||
| 過載耐量 |
輕載額定：額定輸出電流的120% 60秒 重載額定：額定輸出電流的150% 60秒 （用于往復性負載的用途時，需要降低額定值） |
|||||||
| 載波頻率 | 2kHz（2~15kHz：可根據參數變更） | |||||||
| 最大輸出電壓(V) |
三相380~440V（對應輸入電壓） |
|||||||
| 最高輸出頻率(Hz) |
400Hz（可根據參數變更） |
|||||||
|
電源 |
額定電壓·額定頻率 |
三相380~480V 50/60Hz |
||||||
| 允許電壓波動 |
-15%~10% |
|||||||
| 允許頻率波動 |
±5% |
|||||||
| 電源設備容量(kVA) | ND額定 | 8.6 | 13.0 | 18.0 | 22.0 | 35.0 | 40.0 | |
| HD額定 | 7.5 | 9.5 | 14.0 | 18.0 | 27.0 | 36.0 | ||
| 適用電機容量為本公司制造的220V，60Hz 4級標準電機的容量。更嚴密的選擇方法是選擇機型時，應使變頻器額定輸出電流大于電機額定電流。 | ||
| 額定輸入電流值不僅受到電源變壓器、輸入側電抗器、接線狀況的影響，而且還隨電源側的阻抗而波動。 | ||
| 額定輸出容量在額定輸出電壓為440V的條件下計算得出。 | ||
| 載波頻率為2kHz時的數值。提高載波頻率時，需要降低電流。 | ||
| 載波頻率為8kHz時的數值。提高載波頻率時，需要降低電流。 | ||
| （注） | 在重載額定（HD）與輕載額定（ND）中，額定輸入電流、額定輸出電流、過載耐量、載波頻率、電流限制的數值各不相同。 | |
|
如果將C6-01設定為“0”，則選擇重載額定（HD）。 如果設定為“1”，則選擇輕載額定（ND）。 出場設定為輕載額定（C6-01=1）。 |
||
